蝶形止回阀产品详情 |

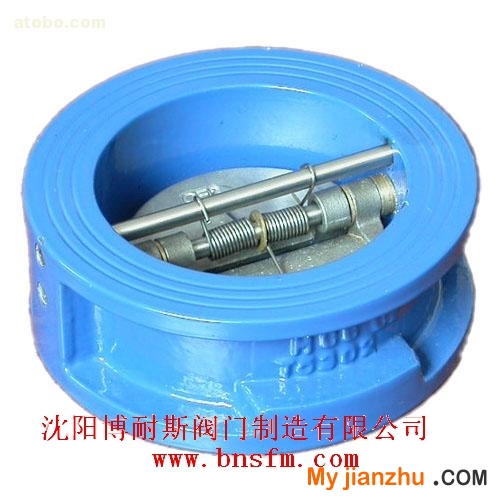

蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，止回性能好。QQ:1773618669 蝶形止回阀主要技术参数 公称通径DN(mm)50~1200公称压力PN(MPa)1.01.62.54.0试验压力Ps(MPa)强度试验1.52.43.756.0密封试验1.11.762.754.4适用介质水、蒸汽、油品、污水、酸碱类适用温度橡胶密封面（X）-20℃~120℃ 合金钢密封面（H）主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃蝶形止回阀主要零件材料 名称材料阀体铸铁、铸钢、不锈钢、铬镍钼钛钢阀板铸铁、铸钢、不锈钢、铬镍钼钛钢阀杆碳钢、2Cr13、不锈钢、铬镍钼钛钢密封圈橡胶、不锈钢、合金钢弹簧60Si2Mn、3Cr13、17-7PH、INCONEL蝶形止回阀连接尺寸H76X-6-10 通径DN50658010012515020025030035040045050060070080090010001200L43466464707689114114127140152152178229241241300360D100120135155185185265320368428482532585685800905100511151325蝶形止回阀连接尺寸H76H/W-16-25-40 通径DN506580100125150200250300350400450500600LPN1.01.62.5606773738398127146181184198203219222PN4.0606773738398127146181222231///DPN1.0107127142162192218273328378438489539594695PN1.6107127142162192218273328378444495555617734PN2.5107127142168194224284340400458514///PN4.0107127142168194224290352417474546///
|
沈阳博耐斯阀门制造有限公司http://www.bnsfm.com TEL:024-62657366
