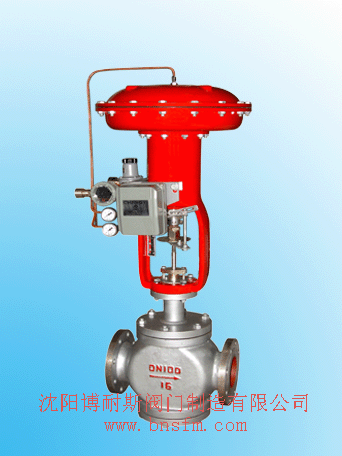

ZMA(B)P型气动薄膜单座调节阀概述 ZMA(B)P型气动薄膜单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作稳定。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。 可配附件 定位器 手轮 电/气转换器 空气过滤减压器
规格与技术参数 公称通径mm253240506580100125150200250300额定流量系数kv 812203250801202002804507001100公称压力MPa0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型）行 程mm16254063100介质温度℃-20～200、-40～+250(常温型)、-40～250（中温型）流量特性直线、等百分比法兰尺寸法兰密封面型式按JB77-9，其中铸钢法兰按光滑式，铸钢法兰按凹式法兰型式铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59阀体 材质 PN (MPa) 1.6常温型HT2004.0,6.0常温、中温型ZG230-450、ZG1Cr18Ni9Ti阀芯材质1Cr18Ni9上阀盖型式普通式（常温型），热片式（中温型）可调比30:1
执行机构主要技术参数 型 号ZHA(B)-1ZHA(B)-2ZHA(B)-3ZHA(B)-4ZHA(B)-ZHA(B)-6有效面积cm220028040063010001600行 程mm10162540601000弹簧范围KPa20～100(标准)；40～200；80～240；20～60；60～100
主要技术性能指标 项目指标值基本误差％不带定位器±5.0带定位器±1.0回差％不带定位器3.0带定位器1.0死区％不带定位器3.0带定位器0.4允许泄漏量L/h1×10-3×阀额定容量 允许压差 供气压力 MPa 弹簧压力 KPa 公称通径20202020253240506580100125150200250300阀座直径101215202532405065801001251502002503000.1420-100允许压差MPa5.33.72.31.30.80.50.50.30.250.20.120.120.080.050.050.0350.2440-2006.4645.53.11.81.21.10.70.650.450.180.180.100.100.100.07
 外形尺寸 DND HH1PN(MPa)1.64.06.4常 温型中温型2528018519020068583511532280200210210696847120403252202302357549051305032525025526578493514565410275285295106512191808041030031032010761239195100410350355370108512482001254954104254401286149824515049545046047513061518255200495550560570138115932752506206707407521455164538030062077080381915101690430
主要零件材料及推荐使用温度范围 零件名称材料温度范围备注阀 体 上阀盖HT200-20～200℃ ZG230-450-40～450℃ ZG1Cr18Ni9Ti-250～550℃ 阀芯、阀座、阀杆1Cr18Ni9-250～550℃ 上下膜片A3钢板 支架、顶盖HT200 压缩弹簧60Si2Mn 波纹薄膜5806胶夹480D尼龙66网眼布 填 料聚四氟乙烯-40～200℃ 碳纤维-120～350℃ 柔性石墨-40～600℃
订货须知 订货时请注明： 1、产品型号 2、公称压力 3、公称通径DN、阀座直径 4、弹簧范围 5、是否带附件 6、流量特性 7、阀前阀后压差 8、阀体、阀芯、阀座材料 9、流体介质种类 10、是否有其它特殊要求 |
